YX3系列高效三相異步電機標準



YX3系(xi)列高(gao)效(xiao)(xiao)三相(xiang)(xiang)異(yi)(yi)步(bu)電機的(de)效(xiao)(xiao)率(lv)(lv)指(zhi)標達到(dao)GB18613-2012《中小型三相(xiang)(xiang)異(yi)(yi)步(bu)電機能效(xiao)(xiao)限定值及能效(xiao)(xiao)等級(ji)》中的(de)2級(ji)，滿足高(gao)效(xiao)(xiao)電機的(de)效(xiao)(xiao)率(lv)(lv)要求，同時效(xiao)(xiao)率(lv)(lv)水平相(xiang)(xiang)當于(yu)歐(ou)洲EFF1的(de)效(xiao)(xiao)率(lv)(lv)指(zhi)標。具有(you)高效(xiao)節能、低振動、低噪聲的(de)特(te)點(dian)。該系列產品符合GB/T22722-2008《YX3系列（IP55）高效(xiao)率(lv)三相異步電機技術條件（機座號80~355）》，電機冷卻(que)方式為IC411，安裝尺寸及功率(lv)等級符合IEC標準和DIN42673標準。





YX3系列高效三相異步電機基本參數：

    額(e)定電壓：380V ；

    額(e)定頻(pin)率：50Hz；

    機座號：63~450 ；

    功(gong)率范圍：012kW~800kW ；

    極數：2，4，6，8，10、12、14、16；

    防護等級：IP55；

    絕緣(yuan)等級(ji)：F（溫升按(an)B級(ji)考核）；

    冷卻方(fang)法：IC411、IC410;



YX3系列高效三相異步電機運行環境和電壓



YX3系列電(dian)(dian)機(ji)為(wei)一般用(yong)途的電(dian)(dian)機(ji)，適用(yong)于驅動無特殊要求的各種機(ji)械設備(bei)。YX3系列電(dian)(dian)機(ji)額(e)定電(dian)(dian)壓為(wei)380V，額(e)定頻率為(wei)50HZ，3KW及(ji)以下為(wei)Y接法，4KW及(ji)以上Δ接法。

YX3電動機功率等(deng)(deng)級與安裝尺寸完全(quan)符合(he)IEC標準(zhun)，額定電壓為380V，額定頻率為50HZ，防護等(deng)(deng)級為IP55，絕(jue)緣等(deng)(deng)級為F級，冷卻方(fang)式(shi)為IC411，3KW以下為Y接法，4KW以上(shang)為 Δ接法，環境溫(wen)度(du)最高不超(chao)過40℃，最低為(wei)-15℃，海拔不超(chao)過1000M，工作方(fang)式為(wei)連續（S1）。





YX3系列高效三相異步電機結構



定(ding)子：定(ding)子鐵心沖片采用高(gao)導磁、低損(sun)耗優(you)質冷軋硅鋼(gang)片；有繞(rao)(rao)組(zu)定(ding)子鐵心經VPI真空(kong)壓力浸(jin)漬處理，使之(zhi)成為一個完整的(de)整體，繞(rao)(rao)組(zu)及(ji)絕緣具有良好的(de)電氣，機(ji)械(xie)，防潮(chao)性能及(ji)熱(re)穩定(ding)性。

電機的(de)絕緣(yuan)等(deng)級為F級，但溫升限值按B級考核，溫升裕度大，使用壽(shou)命長。

轉(zhuan)(zhuan)子：轉(zhuan)(zhuan)子鐵心沖(chong)片也采用(yong)高導磁，低損耗(hao)優質冷軋硅鋼(gang)片，采用(yong)熱套工藝將鑄鋁轉(zhuan)(zhuan)子固定在軸上，對轉(zhuan)(zhuan)子進行加工處理時采用(yong)了多(duo)種(zhong)有效的(de)降耗(hao)措施。轉(zhuan)(zhuan)子經動(dong)平(ping)衡校(xiao)正，電機運轉(zhuan)(zhuan)平(ping)穩，振動小。

接(jie)(jie)(jie)(jie)線(xian)(xian)盒：具有(you)優良的隔(ge)(ge)爆(bao)(bao)性能，盒內(nei)有(you)較大的空腔(qiang)便(bian)于接(jie)(jie)(jie)(jie)線(xian)(xian)，進線(xian)(xian)方(fang)式分(fen)橡套電纜和鋼管布線(xian)(xian)兩種，制成(cheng)一個接(jie)(jie)(jie)(jie)線(xian)(xian)口或(huo)兩個接(jie)(jie)(jie)(jie)線(xian)(xian)口，接(jie)(jie)(jie)(jie)線(xian)(xian)盒空腔(qiang)與機(ji)座主空腔(qiang)之(zhi)間為螺紋(wen)隔(ge)(ge)爆(bao)(bao)結構，接(jie)(jie)(jie)(jie)線(xian)(xian)盒位于(yu)電機頂部，可以前(qian)、后(hou)、左、右四方進線。

機座外形(xing)采(cai)用(yong)垂直水平的平行散(san)熱(re)片(pian)結構(gou)，美觀大方，散(san)熱(re)良好。

風扇：電(dian)(dian)機采(cai)用大葉(xie)片小外徑靜電(dian)(dian)塑料風扇，便于降低噪聲和風靡耗。

風罩(zhao)：風罩(zhao)為鋼(gang)板結構，其通(tong)風孔為8mm×8mm方孔，在防止一定大小外物(wu)進入的(de)前提下得到最大的(de)通(tong)風面積。從而使風路(lu)順暢，外形美觀，剛性(xing)好(hao)，防護(hu)等(deng)級為IP20。

軸(zhou)承(cheng)：H63~H160mm機座軸(zhou)承(cheng)采用(yong)兩(liang)面帶密封圈的全(quan)封閉軸(zhou)承(cheng)，使用(yong)維(wei)護(hu)方便，嚴格控制(zhi)軸(zhou)承(cheng)裝配及各部件加工公差，有效(xiao)地抑制(zhi)了(le)電(dian)機運(yun)行時(shi)的振動和噪聲。為使電(dian)機安(an)全(quan)可靠運(yun)行，中心高160~225機(ji)(ji)座號的電(dian)機(ji)(ji)在結(jie)構(gou)上考慮(lv)了不(bu)停機(ji)(ji)注油(you)裝置的位(wei)置，中心高(gao)250及以上機(ji)(ji)座號的電(dian)機(ji)(ji)可設置不(bu)停機(ji)(ji)注油(you)裝置。





YX3系列高效三相異步電機訂購



YX3電(dian)機一般只有一個軸伸(shen)，如果用(yong)戶(hu)需要雙(shuang)軸伸(shen)或出線(xian)盒位于機座側部時(shi)，亦可(ke)按(an)特殊(shu)(shu)訂(ding)單訂(ding)貨，還可(ke)按(an)用(yong)戶(hu)要求，設(she)計提(ti)供特殊(shu)(shu)電(dian)壓、頻率、戶(hu)外型和濕熱型等其他特殊(shu)(shu)用(yong)途(tu)的電(dian)機。

 高(gao)效電機(ji)部分型號如下(xia)： 型號 功率(KW)

YX3-90S-6-0.75KW   YX3-90L-6-1.1KW   YX3-100L-6-1.5KW

YX3-112M-6-2.2KW  YX3-132S-6-3KW    YX3-132M1-6-4KW

YX3-132M2-6-5.5KW  YX3-160M-6-7.5KW   YX3-160L-6-11KW

YX3-180L-6-15KW   YX3-200L1-6-18.5KW  YX3-200L2-6-22KW

YX3-225M-6-30KW  YX3-250M-6-37KW  YX3-280S-6-45KW

YX3-280M-6-55KW  YX3-315S-6-75KW  YX3-315M-6-90KW

YX3-315L1-6-110KW  YX3-315L2-6-132KW  YX3-355M1-6-160KW

YX3-355M2-6-185KW  YX3-355M3-6-200KW  YX3-355L1-6-220KW

YX3-355L2-6-250KW  YX3-132S-8-2.2KW  YX3-132M-8-3KW

YX3-160M1-8-4KW   YX3-160M2-8-5.5KW  YX3-160L-8-7.5KW

YX3-180L-8-11KW   YX3-200L-8-15KW   YX3-225S-8-18.5KW

YX3-225M-8-22KW   YX3-250M-8-30KW    YX3-280S-8-37KW

YX3-280M-8-45KW   YX3-315S-8-55KW   YX3-315M-8-75KW

YX3-315L1-8-90KW   YX3-315L2-8-110KW   YX3-355M1-8-132KW

YX3-355M2-8-160KW   YX3-355L1-8-185KW   YX3-355L2-8-200KW

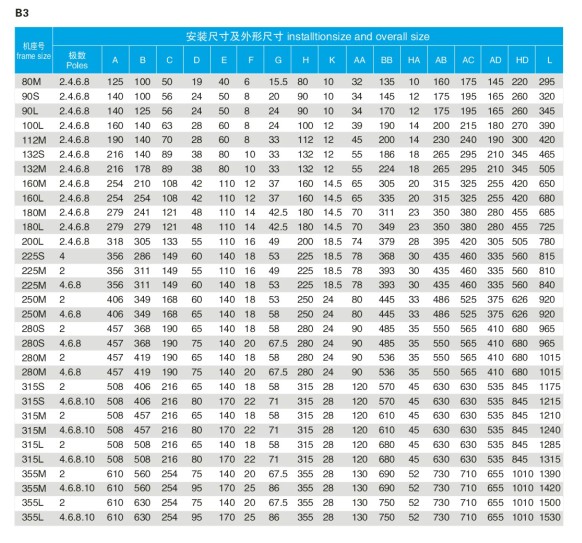

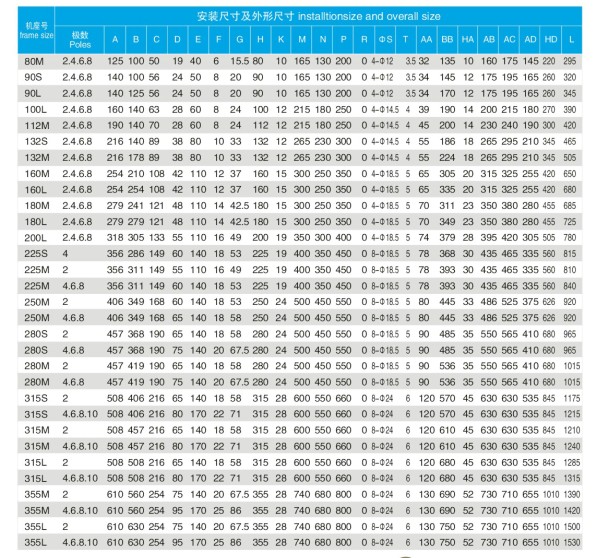

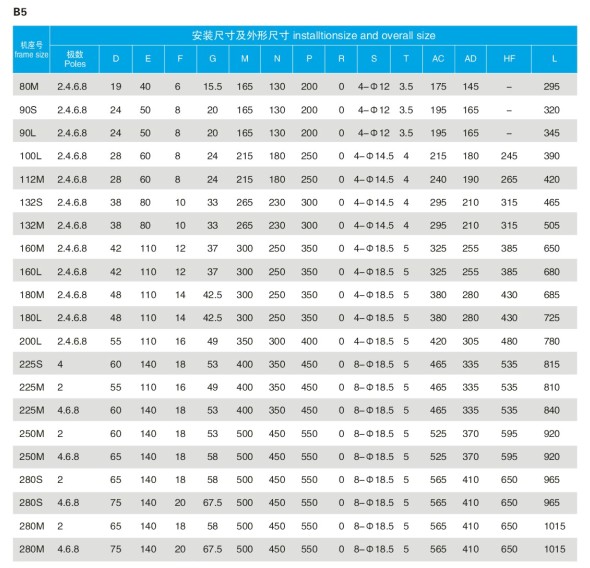

YX3系列高效三項(xiang)異步電動(dong)機規(gui)格型號表：
